USB対応を加え、Station-S Rev0を製造可能な基板へ — CraftVia開発記録 #4

前回の記事では、小型マイコン基板「Core-S」を開発するためのベース基板「Station-S Rev0」について、役割、機能の優先順位、電源・電流測定、二つのCore-Sソケットなどの仕様を決めました。

当初のRev0は、STLINK-V3MODSによるSTM32の開発を最優先とし、Station専用のUSB Type-Cは将来版へ送る予定でした。しかし、回路を具体化する過程で、Core-Sの共通端子へUSB D+ / D-を通す回路を実装すれば、Rev0の段階からESP32-C3などUSB書き込みに対応するMCUを使ったCoreを同じStation上で試せることに気が付きました。

そこでRev0の範囲を見直し、USB Type-C、USB/SWD切替、USB給電を追加しました。電源回路もLDOからDCDCコンバータへ変更し、最終的には7ページの回路図と、140 mm × 90 mmの4層PCBとしてまとめています。

今回は、仕様変更の理由、各回路ページの役割、部品配置と配線、銅箔領域、設計凍結直前の確認結果を紹介します。

回路図へ進む前にUSB対応を追加する

前回の仕様では、Rev0はSTM32専用として、PCとの接続をSTLINK-V3MODS上のMicro-Bコネクタへ任せる予定でした。この構成ならSWD書き込み、デバッグ、VCP UARTを比較的単純に成立させられます。

一方、CraftViaでは将来、STM32以外のMCUを搭載したCore-Sも同じ外形で試したいと考えています。例えばESP32-C3にはUSB Serial/JTAG機能があり、対応端子へUSB D+ / D-を接続すれば、外付けUSB-UART変換ICを使わずに書き込みやデバッグを行えます。

Station側にUSBコネクタを持たせ、USB PHY固有の直列抵抗やプルアップなどはCore側へ置く構成なら、StationはD+ / D-の共通経路だけを受け持てます。USBの使い方が異なるMCUでも、Core側で必要な条件を整えれば、Stationのコネクタと配線を再利用できます。

この考えから、次の変更をRev0へ取り込みました。

ST-LinkとStationのUSB-Cを同時に一つのPCポートへまとめる構成ではなく、ジャンパーで使用モードを明示的に選びます。初号機では、切替のしやすさよりも接続状態を追いやすいことを優先しました。

回路図を7ページに分ける

回路図は、次の7ページに分けました。

機能別に分けることで、電源の流れ、デバッグ信号の方向、測定対象、将来変更する範囲を追いやすくしました。ページ間の接続にはネットポートを使い、同じネット名が別ページへ続くことを明示しています。

01_PWR_MEAS — 3つの5 V入力と測定対象を分ける

電源入力はジャンパーで1つだけ選ぶ

JP1では、次の3つからSYS_5Vの供給元を選びます。

複数の電源を直接並列にしないため、装着するジャンパーキャップは一つだけです。STLINK-V3MODSから給電する場合は、モジュールの仕様に従って、5 V出力から取り出す合計電流を200 mA以内に収めます。これはDCDC変換前の5 V側の制限であり、3.3 V側の負荷電流とは区別して考えます。

外部5 V入力にはPTCとPチャネルMOSFETによる逆接続保護を追加しました。USB-C側には別のPTCがあり、それぞれの入力で異常時の影響を限定します。

LDOからAP63203へ変更する

前回はTLV75533PDBVRを予定していましたが、USB-Cからの給電と将来のESP32系Coreを考えると、3.3 V側の負荷が200 mAを超える可能性があります。5 Vから3.3 VへLDOで降圧すると、500 mAで約0.85 W、1 Aでは約1.7 Wを熱として失います。

そこで、固定3.3 V出力の同期整流DCDCコンバータAP63203WU-7へ変更しました。入力に10 µF、出力に22 µFを2個、インダクタに4.7 µH、BST–SW間に100 nFを配置しています。

USB-C入力へ保持電流1.1 AのPTCを置いています。ただし、この値はUSB接続元から1.1 Aを取り出せることを保証するものではありません。CC1 / CC2の5.1 kΩのRdはデバイス側であることを示すための抵抗で、これだけでは接続元の供給可能電流を判定できません。Rev0では接続元が通知する供給可能電流と適用されるUSBの給電条件を確認し、その範囲内で負荷電流、出力電圧、DCDC周辺温度を評価します。

DEV/DUTだけを測定対象にする

Stationには、開発対象のCoreが動作中にどれだけ電力を使うかを確認するため、電流・電圧の測定機能を持たせます。通常動作時とSleep時の違いや、ファームウェアの変更、使用するMCUの種類による消費電力の変化を、同じ開発環境で比較することが目的です。

VDD_CTRLは、CTRL Core、INA226、表示器、Station操作部へ供給します。そこからJP2、シャント抵抗RS1を通過した後をVDD_TARGETとし、DEV/DUT Coreとその外部回路だけを測定対象にしました。

SYS_5V
   └─ AP63203 ─ VDD_CTRL ─ CTRL Core / INA226 / 表示器 / UI
                         │
                         └─ JP2 ─ RS1 0.1Ω ─ VDD_TARGET ─ DEV/DUT Core

JP2は通常ジャンパーキャップで短絡します。外部電流計を使用するときは、電源を切ってキャップを外し、端子間へ電流計を直列接続します。

電流モニタはINA226AIDGSR、シャント抵抗はWSL2512R1000FEAとしました。シャント両端からINA226へ向かう検出線は主電流配線と分け、抵抗パッドから直接取り出すKelvin配線としています。10 Ωの直列抵抗2本と0.1 µFによる差動フィルタも設けました。

0.1 ΩとINA226のシャント電圧範囲から、測定上限は約819 mAです。これは測定レンジを示す値であり、Stationの給電可能電流を示すものではありません。実際の負荷電流は、選択した電源と電源回路の供給能力の範囲内に収めます。

また、0.1 Ωのシャント抵抗には500 mA時に50 mVの電圧降下が生じ、その分だけDEV/DUTへ届く電圧が下がります。測定感度と電源への影響の両方を考えたうえで、数mAから数百mAの変化や、RunからSleepへ移ったときの傾向を見る用途を想定しています。数µA単位の精密測定は対象外です。

02_DEV_DEBUG — STM32開発機能を1つずつ切り離せるようにする

STLINK-V3MODSからDEV/DUT Coreへ、SWDIO、SWCLK、NRST、T_VCC、VCP UART TX/RXを接続します。SWDIOとSWCLKには0 Ωの直列抵抗を置き、必要に応じて抵抗値を変更できるようにしました。未使用のSWO/TDOはテストパッドへ引き出しています。

Coreソケット側の信号名は、特定のMCU名ではなく次の名前へ整理しました。

JP3はSWCLK経路の切離し用で、通常はジャンパーキャップを装着します。JP4はBOOT選択で、通常は開放です。RESET、VCP UART、T_VCCにも個別の切離しジャンパーを設け、USBだけでCoreを使うときにST-Link側から信号が回り込まないようにしました。

USERボタンとUSER LEDは、Core-S G031ではN5、N6へ接続します。どちらも2ピンジャンパーを介しているため、不要な場合は外し、別のCoreではジャンパーワイヤーで任意の端子へ接続できます。

03_GPIO_BREAKOUT — Coreの端子名を物理位置で扱う

DEV/DUT Coreの四辺各8端子は、同じ信号へ接続される穴を3個ずつ配置しました。一つをジャンパーワイヤー、もう一つを測定プローブ、残りを外部回路へ使うといった接続ができます。

シルクにはPA11やPB3のようなMCUピン名ではなく、N1、E4、S7、W2というCore-S上の物理端子名を使います。Coreに搭載するMCUが変わっても、Stationの穴位置と名前を維持するためです。

Core-S G031では未使用のN8も引き出しました。VDD_TARGETとGNDの穴も近くに置き、外部回路へ信号・電源・基準電位をまとめて接続できます。

04_CTRL_CORE — Station自身の機能をStationで開発する

CTRL Coreは、INA226の読み出し、表示器への測定値表示、操作ボタン、状態LEDを担当します。最初はCore-S G031を使う予定です。

CTRLソケットはST-Linkへ常時接続しません。制御ファームウェアを作るときはCoreをDEV/DUTソケットへ挿して書き込み、動作確認時にCTRLソケットへ移します。

完成済みの制御マイコンをStationへ載せるのではなく、先に成立させたStationの書き込み環境を使って、Station自身の計測・表示機能を育てます。この手順を試せることも、二つのCoreソケットを設けた理由です。

基板へ装着した後の確認用として、CTRL_NRST、CTRL_SWDIO、CTRL_SWCLK、VDD_CTRL、GNDはテストパッドへ出しています。

05_CTRL_UI — 表示器がなくても動作を確認できるようにする

手持ちのSSD1306搭載OLEDモジュールをI2Cで使えるよう、VDD_CTRL、GND、SCL、SDAを出しています。将来SPI表示器も試せるよう、CS、SCK、MOSI、MISO、DC、RSTも同じ10ピンコネクタへ用意しました。回路図上のコネクタ名はLCD_I2C_SPIです。

表示器が未接続でも制御ファームウェアを確認できるよう、CTRL USERボタンとSTATUS LEDを独立して設けています。最初はLED点滅、次にINA226の認識、最後に測定値表示という順に機能を増やせます。

06_CTRL_BREAKOUT — 制御側も固定機能にしない

CTRL Coreの全32端子を各1穴ずつ引き出しました。Station制御のアイデアを試しながら、センサー、記録用メモリ、通信モジュールなどを追加できます。

VDD_CTRLだけでなくSYS_5Vも出しているため、3.3 Vと5 Vのモジュールを使い分けられます。ただし、追加した回路の消費電流は、選択している5 V電源の能力に含めて考える必要があります。

07_USB_ESP — USB信号とSWD信号を同じCore端子へ切り替える

USB Type-Cコネクタには、手はんだしやすいスルーホール端子型のUSB4085-GF-Aを選びました。CC1、CC2にはそれぞれ5.1 kΩのRdを接続し、USBデバイス側として5 Vを受け取ります。

VBUSにはTVSダイオードと1.1 A PTC、D+ / D-にはUSBLC6-2SC6を配置しました。USB VBUSが来ていることを示すLEDも設けています。

USBとSWDの切替にはFSUSB42MUXを使用します。JP7の設定は次のとおりです。

ジャンパー未装着時は100 kΩのプルダウンによりSWD側が既定になります。USBモードを示すLEDも追加しました。

USBだけでCoreを使う場合は、NRST、VCP TX、VCP RX、T_VCCのJP8～JP11を開放します。ST-Linkを使う場合は装着します。基板シルクにも操作を表示しました。

この経路は、すべてのCoreへ無条件にUSBを接続するものではありません。Core側がN2 / N3をUSB D- / D+として使用すると宣言し、MCUごとに必要なUSB PHY周辺回路をCore上へ持つことが前提です。また、Coreソケットとブレークアウトによる分岐があるため、Rev0ではUSB Full-Speedを主な評価対象とし、480 Mbps動作は保証しません。

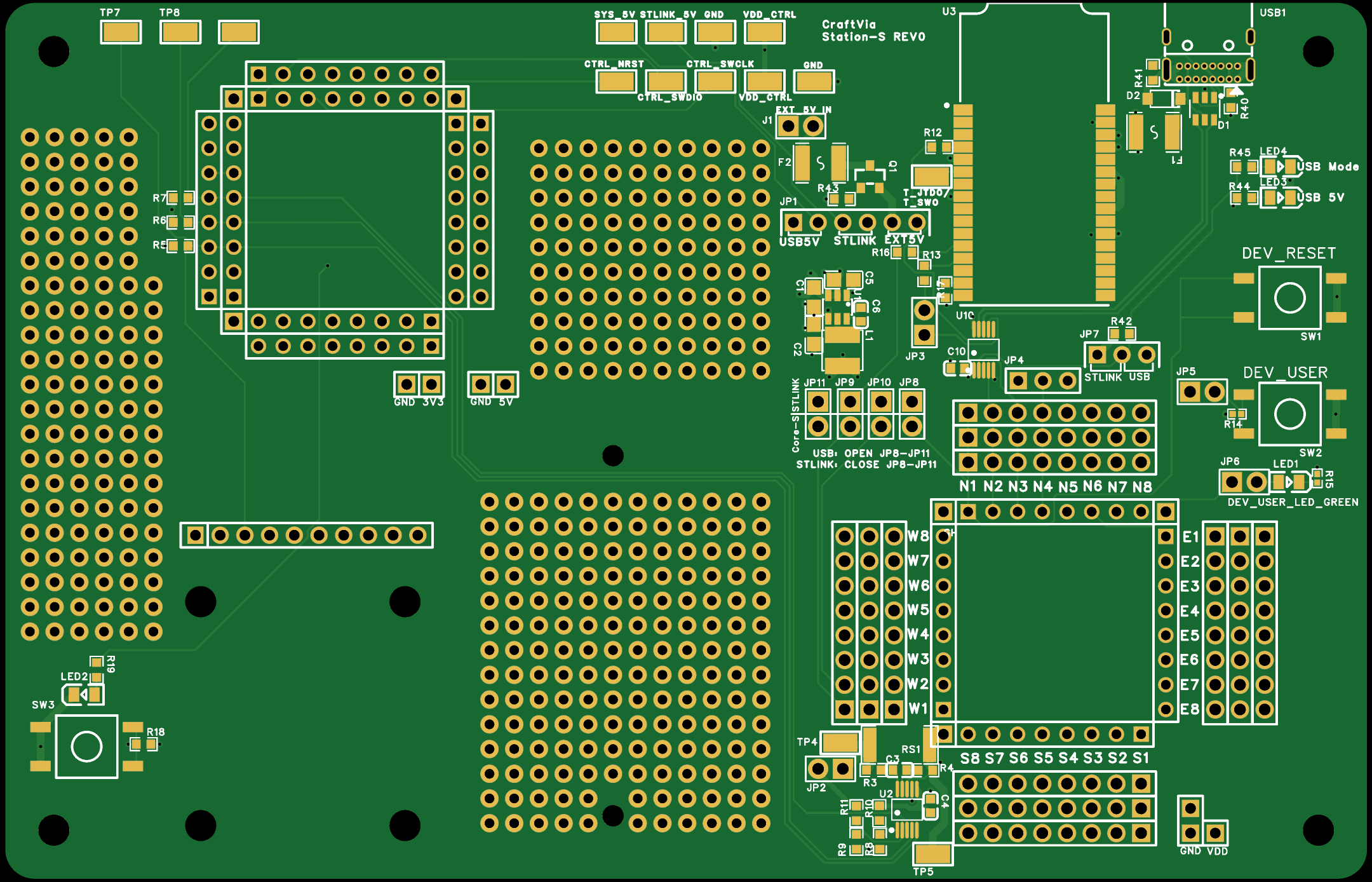

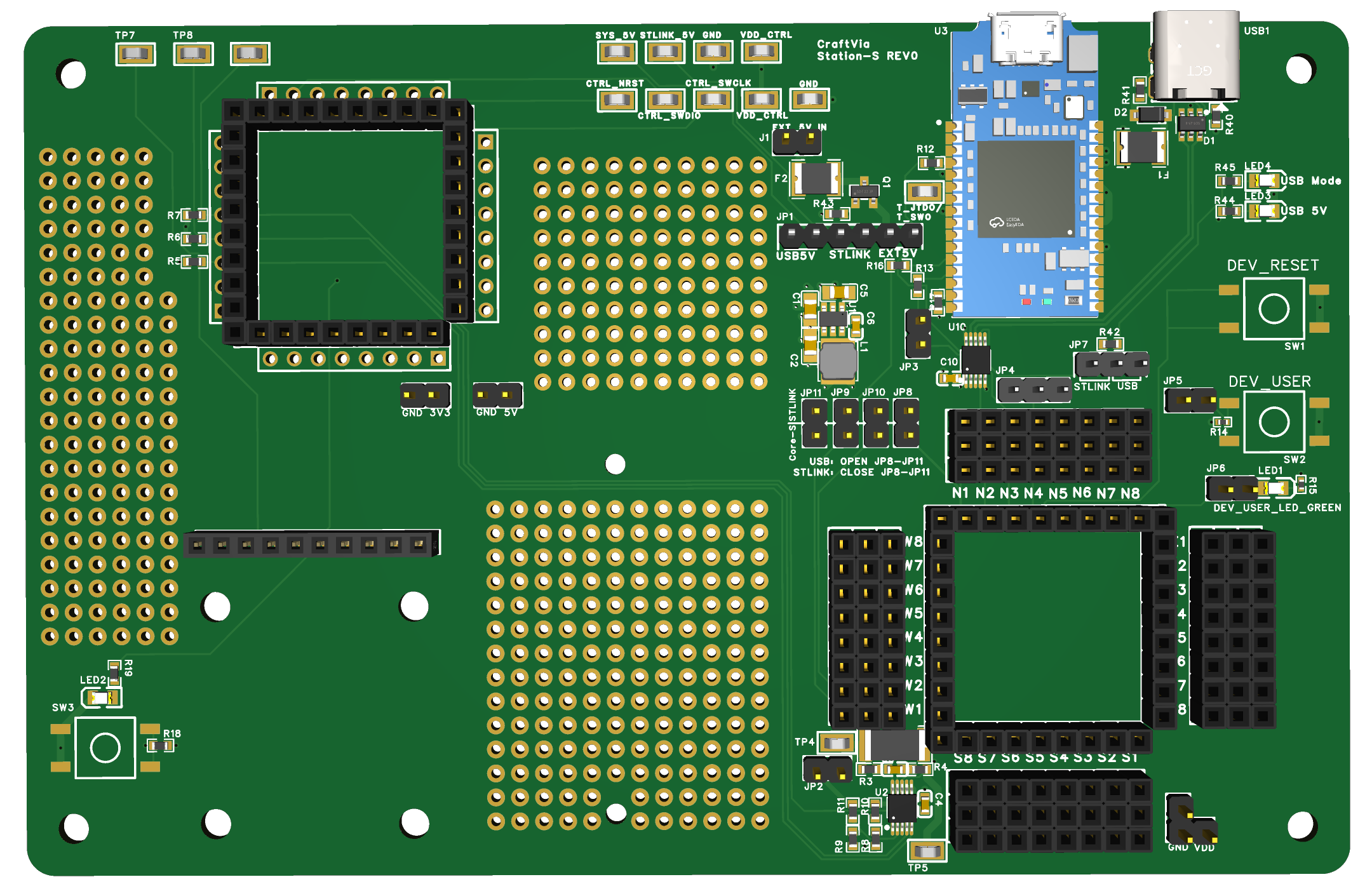

PCBは140 mm × 90 mmの4層構成

基板外形は140 mm × 90 mmです。初号機では小型化だけを優先せず、Coreの抜き差し、ボタン操作、プローブ接続、追加回路の試作を行える面積を残しました。

層構成は次のとおりです。

Top層の信号は、直下のL2 GNDをリターン経路として使えます。L3は三つの電源ネットへ分け、制御系と測定対象の電源を分離しました。

配線で優先したもの

DCDCの高電流ループを小さくする

AP63203、入力コンデンサ、インダクタ、出力コンデンサ、BSTコンデンサを近接配置しました。SWピンからインダクタへ向かう銅箔領域は必要以上に広げず、他の信号から距離を取っています。

入力・出力コンデンサのGND側には複数のビアを置き、L2 GNDへ短く接続しました。Bottom層にもDCDC周辺だけの局所GND領域を追加し、帰還経路と放熱経路を補っています。

シャント抵抗は主電流と検出線を分ける

VDD_SHUNT_INからRS1を通ってVDD_TARGETへ向かう配線は約0.8 mm幅としました。INA226へ向かう検出線は、シャント抵抗のパッドから直接分岐させています。

主電流配線の途中から電圧を拾うと、その配線で生じた電圧降下まで測定値へ入ります。Rev0では部品配置と配線の両方で、Kelvin接続を成立させました。

USB D+ / D-は対として配線する

USB Type-CからESD保護IC、FSUSB42までのD+ / D-を近接して配線し、長い区間では長さをそろえました。FSUSB42からCoreソケットまではN2 / N3の物理位置へ接続します。

USB対応Coreでは、Stationのブレークアウト穴も信号上の分岐になります。このためRev0の評価では、USBの認識、書き込み、通信を実機で確認し、必要なら次版で端子構造や切替方法を見直します。

SWD、I2C、操作信号の順に配線する

SWDIO、SWCLK、NRST、T_VCCは可能な範囲で短くし、USB切替回路と切離しジャンパーを経由してDEV/DUTへ接続しました。SWDIOとSWCLKに厳密な等長条件は設けず、初回は低めのSWDクロックから確認します。

I2CはINA226、CTRL Core、表示器、テストパッドへ分岐するため、400 kHz動作を前提に詰め込まず、まず100 kHzで立ち上げます。実装後に波形と立上り時間を確認します。

追加回路を試せる面積を残す

Station-S Rev0には、独立した2.54 mmピッチのユニバーサル基板エリアを複数設けました。穴同士は初期状態で接続されていません。

必要な部分だけをはんだや配線材で接続できるほか、小型ブレッドボードを上から貼り付ける使い方も想定しています。CTRL Coreを使ってStation機能を増やす場合にも、DEV/DUTの外部回路を試す場合にも使えます。

電源や信号をあらかじめ接続しなかったのは、用途を固定しないためです。DCDCのSWノードやUSB差動信号など、影響を受けやすい配線もユニバーサル領域を避けています。

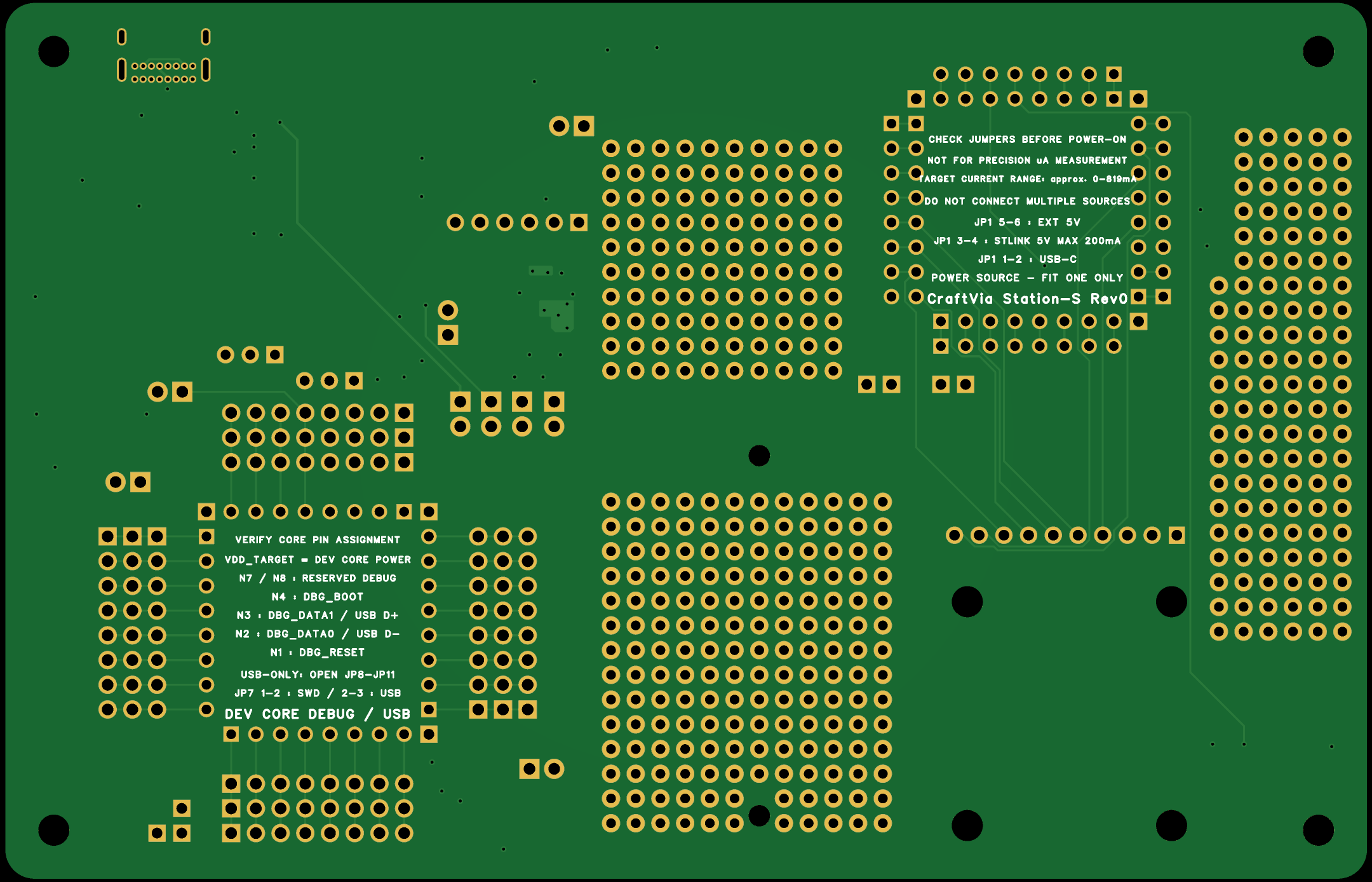

ジャンパー設定と注意点を裏面シルクに残す

Stationには電源選択、USB/SWDモード、切離しジャンパーなど、使用時に確認したい設定があります。設定のたびに資料を開かずに済むよう、裏面シルクへジャンパーの操作と電源・測定上の注意点を記載しました。

主な内容は次のとおりです。

• JP1の電源選択と「一つだけ装着」
• ST-Linkの5 V出力から取り出す合計電流は最大200 mA
• JP7のSWD / USB選択
• USB専用時はJP8～JP11を開放
• N1～N4の抽象的なデバッグ端子定義
• 電流測定範囲は約819 mAまで
• µA精密測定用ではないこと

Coreソケットの内側に配置したため、表面の部品配置やユニバーサル領域を圧迫せず、基板を裏返すと操作条件を確認できます。

DRCエラー0件まで確認する

PCBでは、部品間クリアランス、配線、ビア、スルーホール、基板外形、銅箔領域を確認し、最終的にDRCエラー0件となりました。

DRCが0件でも、USB電源の供給能力、DCDCの温度、USBの信号品質、INA226の実測誤差、ソケットの挿抜性までは分かりません。Rev0では次の項目を実機で確認します。

1. USB-C、ST-Link、外部5 Vの各電源入力
2. 3.3 V出力のリップルとDCDC周辺温度
3. ST-LinkによるSWD書き込み、デバッグ、VCP UART
4. USB対応Coreの認識と書き込み
5. RESET、BOOT、USERボタン、USER LED
6. INA226と外部電流計の比較
7. Run、Sleepなど動作状態による電流変化
8. CTRL Coreからの計測、表示、操作
9. ブレークアウト、テストパッド、ユニバーサル領域の使い勝手

Rev0を凍結し、実物で検証する段階へ

前回の仕様設計から、USB対応と電源構成を大きく変更しました。結果としてStation-S Rev0は、STM32向けの開発ステーションだけでなく、USB書き込みに対応する将来のCoreを試すための基盤にもなりました。

電源とモードはジャンパーで選び、対応する信号をCore側が宣言し、実験時の条件を確認しながら使います。初号機では、この明示性が問題の切り分けに役立つと考えています。

次は回路図、PCB、BOM、Gerber、ドリル、実装位置、DRC結果をRev0として凍結し、試作基板を発注します。届いた基板では、設計どおり動くかだけでなく、操作しやすいか、測定しやすいか、次のCoreへ展開できるかを確認します。

Station-Sが実物になれば、CraftViaは小さなCoreを設計する段階から、書き込み、計測、追加回路の試作までを一つの環境で回す段階へ進みます。
